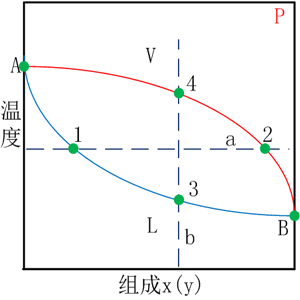

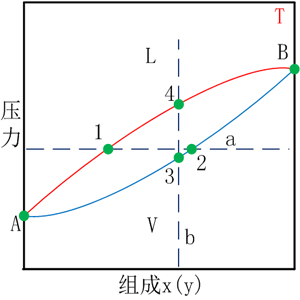

簡單的二元汽液平衡相圖如圖（1）和（2）所示，它們分別是等壓（t-x(y)）和等溫（p-x(y)）相圖，不同的壓力或溫度下，可以畫出一系列這樣的平衡線。簡單而言，在這兩個相圖的平面中，分別利用點、線、面表示了流體相平衡。

      點——在兩條縱軸上的點A和B，分別表示兩個純物質的在一定壓力P下的沸點（圖（1））或一定溫度下的飽和壓力（圖（2））。

      線——在兩個圖中包括兩條線。在圖（1）中，藍色的線為泡點線，紅色的線為露點線；在圖（2）中，藍色的線為露點線，紅色的線為泡點線。泡點是指在該條件下出現第一個氣泡；露點是指在該條件下出現第一滴液滴。

      面——整個區域被兩條線（泡點和露點線）分為三個區域，即液相區（L）、汽相區（V）和汽液平衡區（兩條曲線圍起的區域）。

      為了說明相圖的實際意義及流體相態在相圖中的變化過程，在圖（1）和（2）繪出了虛線以便說明。在圖（1）中，虛線a表示流體等溫等壓變組成的變化過程，從左到右其分別經歷液相區、泡點線、汽液兩相區、露點線，最后至汽相區，此表示在一定的溫度和壓力下，相態隨二元混合物中某組成的變化關系。虛線a上的點1和2分別表示泡點和露點；虛線b表示流體等壓等組變溫的變化過程，從下至上其分別經歷了液相區、泡點線、汽液兩相區、露點線，最后至汽相區，也即隨著溫度的升高，液體逐漸升溫、汽化直至完全變為汽相。虛線b上的點3和4分別表示泡點和露點。在圖（2）中，其各點、線和面與圖（1）相同，只是縱坐標換為了壓力。隨著壓力的升高，汽相被壓縮形成液相，在這過程中相態經歷汽相、露點線、汽液兩相區、泡點線，最后至液相區，如圖（2）的b線；其他讀者自行分析。

                             圖（1）                                                              圖（2）

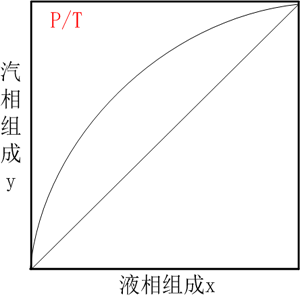

       以上的圖（1）和（2）分別是等壓和等溫圖，還有另外一個與之相對應的組成圖（x-y圖），如圖（3）所示。它以x為橫坐標，y為縱坐標，說明在某一條件下達到平衡時汽相和液相組成對應的關系。在該圖中，曲線是平衡線，直線是對角線，也是參考線，如果平衡線離對角線越遠，說明兩組分之間的相對揮發度越大。在精餾操作的計算中，可以基于該圖對精餾操作過程進行計算。

圖（3）
